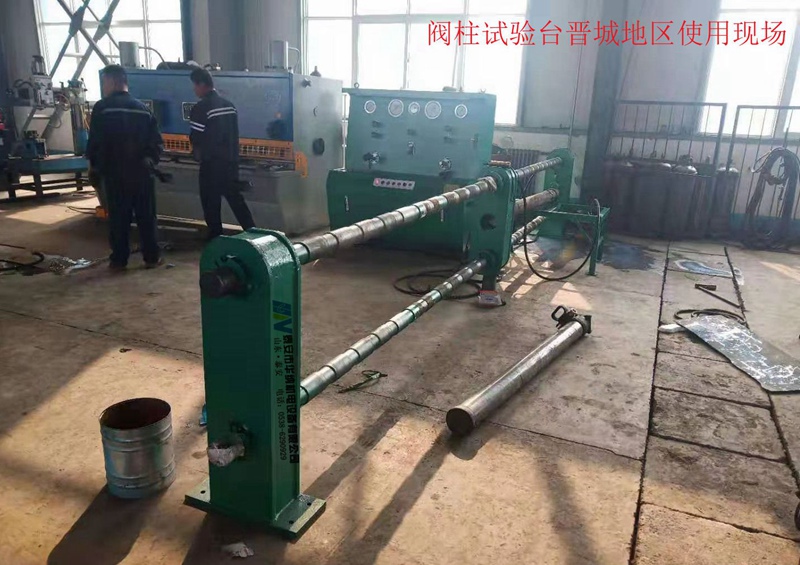

HNFZ-3S型阀柱试验台
一、概述
HNFZ-3S型单体液压支柱及三用阀检测试验台适用于煤矿单体液压支及三用阀生产厂家（维修）单位产品性能检测的专用设备。试验台采用3-5%乳化液为工作介质，主要性能参数完全满足矿用液压产品及液压元件的测试要求。
产品执行标准：
MT419-95 液压支架用阀
MT112-2006矿用单体液压支柱
技术特征：
该试验台各测试接口均可独立工作，节省了密封试验的等待时间，提高了工作效率。
SF-II型试验台装有4块数字压力表，具有耐冲击，分辨率高等优点。
二、阀柱试验台技术参数：
| 额定压力 | 60MPa | 低压额定压力 | 0-6Mpa |
| 油介质 | 30#机械油 | 液体介质 | 3-5%乳化液 |
| 低压液体排量 | 32L/min | 高压液体排量 | 1.92L/min |
| 电机功率 | 3KW | 电压 | 380V |
| 压力表精度等级 | 1.6 | 实验工作压力 | 0-38.5Mpa |
| 低压调整范围 | 0-6Mpa | 电机转速 | 1460r/min |
| 液 压 系 统 | |||
| 电机功率 | 4KW | 柱塞泵流量 | 25L/min |
| 工作介质 | 水、乳化液3-5% | 额定压力 | 4-6Mpa |
| 乳化液系统 | |||
| 额定压力 | 40Mpa | 最高压力 | 60Mpa |
| 试验工作介质 | 3-5%乳化液 | ||
| 单体支柱保压试验机 | |||
| 卧式 | 500kN | 最大承受能力 | 500kN |
| 额定承受能力 | 300kN | 最大加载高度 | DW45 |
| 工作压力 | 38 MPa | 试压形式 | 内/外加载 |
| 油缸行程 | 600mm | ||
