单体支柱密封质量检测系统

新型智能单体支柱密封质量检测系统

  产品用途：单体液压支柱密封质量检测系统就是专门用于检测单体液压支柱密封性能的仪器，是各单体液压支柱生产厂家、维修中心、各局矿维修车间等部门的必备仪器，它为支柱检测的现代化开辟了道路，使用户能够从定量的角度，自动、准确地检测支柱的密封性能，大大地提高了下井支柱的密封质量。单体支柱保压性能检测仪是我国长期以来一直使用的两类单体液压支柱密封质量检测系统。从功能上分，DK系列的检测仪都是以15只以上传感器为一套仪器，每根柱子可进行单独计时检测，且具有当前压力显示和检测不合格报警功能。

  单体液压支柱密封质量检测系统具有技术先进、操作方便灵活、可靠性高、分辨率高等特点，是单体液压支柱生产厂家、维修中心、各局矿维修车间等部门的必备仪器。新型单体液压支柱密封质量检测系统的出现，为支柱检测的现代化开辟了道路，使用户能够从定量的角度，自动、准确地检测支柱的密封性能，大大地提高了下井支柱的密封质量。它主要针对单体支柱的在籍、使用、报废实施跟踪管理，为领导及有关技术人员对单体液压支柱的质量管理、购置、报废进行决策提供依据。泰安市华纳机电设备有限公司生产的单体液压支柱密封质量检测系统已应用于全国各煤矿、各矿务局单体支柱租赁检修中心，为煤矿安全生产提供保障措施。

一、         技术特点

1.    全面的高清晰数码显示功能，现场数据显示包括当前压力，初撑压力，检测时间，另外达到设定的时间后自动分析检测结果的合格与不合格。

2.    采用高精度压力传感器技术与数据采集技术，显示分辨率为0.01Mpa。

3.    可脱机独立工作，电脑不联机也可智能进行压力检测与密封质量的合格不合格判定。

4.    高于普通产品5甚至10倍的检测效率，由于分辨力为稳定的0.01Mpa，并且测点可以脱机独立工作，因此可以5分种甚至3分种完成一棵柱子密封性能的评估。当进行最后一棵柱的注液时，第一棵柱子已经检测完毕。

5.    检测到压力后立即进行计时状态，自动智能识别低压测试和高压测试。

6.    可以使用压力盒检测压力，也可以直接检测柱子缸内压力，灵活方便。

7.    人性化设计，体积小巧，为普通产品的十分之一，因此可以安装到便于观察的高度和角度。

8.    采用当前先进的工业级高速ARM嵌入式处理器，性能高于普通单片机，运行稳定可靠，运行速度快，智能化程度高。

9.    整机采用防水设计，运行稳定可靠，寿命长。

二、         主要技术参数

1.    最大系统容量：252点；

2.    巡检速度：20点/秒；

3.    压力检测精度：0.1%FS；

4.    显示分辨率：0.01Mpa；

5.    工作方式：脱机+联机；

6.    电源：AC90～250V，50HZ/60HZ；

7.    显示内容：当前压力+初压+工作时间；

8.    最快检测时间：3分钟。

三、系统结构

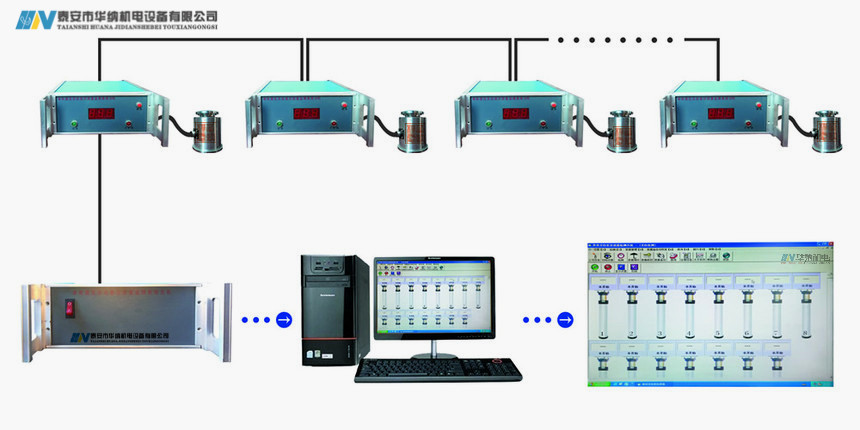

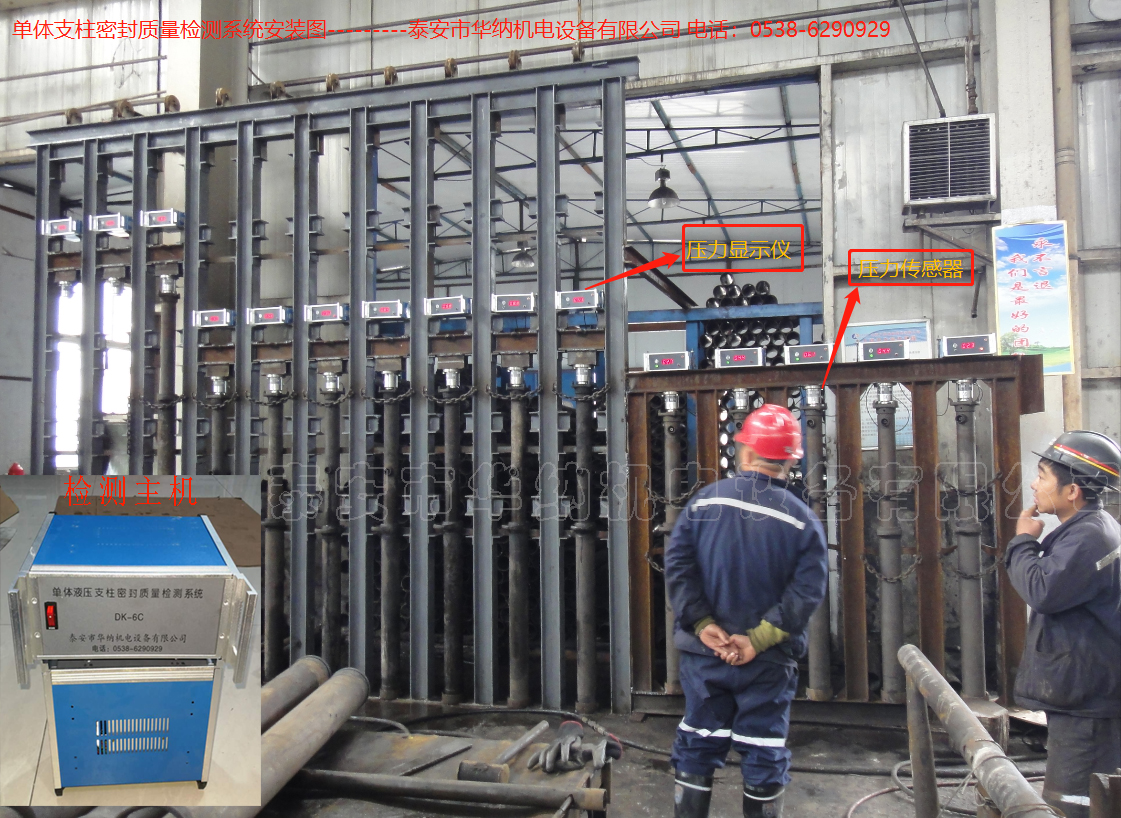

系统主要有由计算机、数据采集器（下位机）、远程通讯器、传感器（测点）、打印机等部分组成。

四、友情提示：

1、为节约经费，用户可自行购买计算机和打印机；

2、用户定货后我厂免费提供保压架制作图纸，用户可根据场地限制自行购买原材料制作保压试验架，可大大节省经费。
