数显锚杆（索）拉力计
一、用途
XH-10T/20T/30T型数显锚杆拉拔仪，也称：数显锚杆（索）拉力计。适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验必备仪器之一。
二、组成

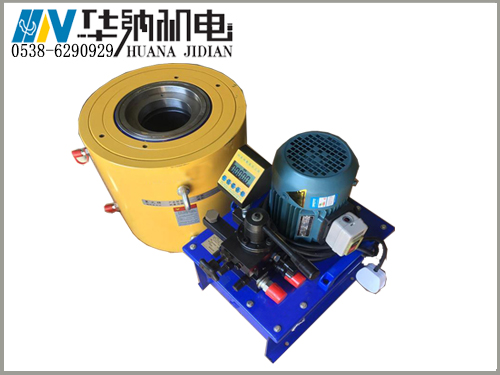

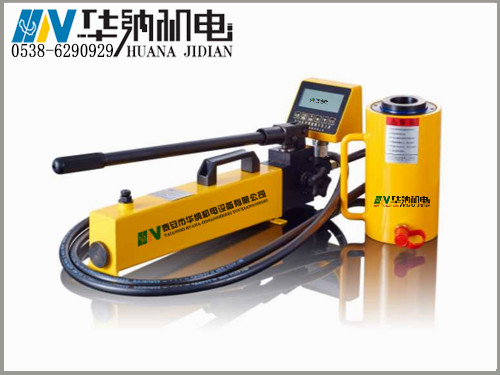

数显锚杆（索）拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精密铸钢制造，使用寿命长。液压缸为中空自复位式，XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。数字压力表读数直观，可直读锚杆拉力（kn）值。该系列拉力计结构紧凑、携带方便、体积小、重量轻。
拉力计手动泵亦可作为通用小流量高压油的动力源。
三、主要技术参数
XH-10T型、XH-20T型、XH-30T型数显锚杆（索）拉力计技术参数
型号 主要参数 | XH-10T | XH-20T | XH-30T | |
手动泵
| 工作压力/MPa | 63 | 63 | 63 |
柱塞直径/mm | 12 | 12 | 12 | |
质量/Kg | 5 | 5 | 5 | |
液压顶 | 拉拔力/KN | 100 | 200 | 300 |
中心孔径/mm | 27 | 34 | 45 | |
活塞行程/mm | 60 | 80 | 80 | |
质量/Kg | 4 | 9 | 11 | |
压力表 | 量程/KN | 0~100 | 0～200 | 0～300 |
电源/V | 9V碱性电池一节 | |||
XH-50T型、XH-100T型型数显锚杆（索）拉力计技术参数
型 号 主要参数 | XH-50T | XH-100T | ||
电 动 泵
| 工作压力/MPa | 高压 | 63 | 63 |
低压 | 2可调 | 2可调 | ||
流量/ml/次 | 高压 | 2.3 | 2.3 | |
低压 | 14.5 | 14.5 | ||
贮油量/L | 20 | 20 | ||
质量/kg | 32 | 32 | ||
液压缸 | 工作能力/kN | 500 | 1000 | |
拉力行程/mm | 120 | 150 | ||
中心孔径/mm | 60 | 90 | ||
质量/kg | 48 | 30 | ||
数字压力表 | 测量范围/kN | 0～500 | 0～1000 | |
测量精度 | ±1.5% | |||
电源/V | 9V电池 | |||
质量/kg | 0.44 | |||
