CZ—II—2.5/3.5型单体液压支柱拆柱机
单体液压支柱拆柱机是单体液压支柱专用拆柱设备，它能拆卸锈蚀严重，用现有设备很难拆卸的支柱，并使拆柱过程基本上实现了机械化，加快拆柱和维修进程，是国内较好的一种拆柱设备。能完成三用阀、底座、手把体、顶盖及活柱体的拆卸任务，实现了一机多能。
主要技术参数：
①可拆卸支柱缸径（内径100 mm，
②可拆卸支柱高度1400～2500mm，
③泵站压力：14.7MPa，
④流 量＞40升/分，
⑤工作介质：含5%M10或MT的乳化液，
⑥外形尺寸（长×宽×高）： 3800×1530×840mm，
⑦主电机功率5KW。
拆柱机的操作程序

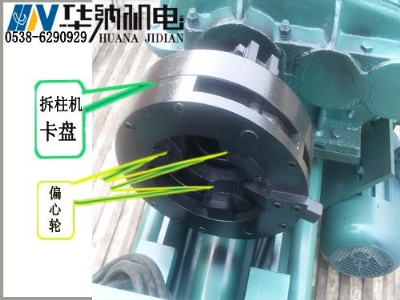

1、卸底座钢丝：将支柱置于卡盘和液压卡头中，利用自动卡盘夹紧底座，操作尾片阀使夹柱油缸夹紧油缸，然后启动主电机，减速器主轴带动调心卡盘连同底座运动，使底座和油缸间产生相对运动，随着主轴转动，自动调心卡盘越卡越紧，从而防止卡盘与底座打滑。底座与油缸间松动后，拔出连接钢丝，反向启动主电机，卡盘自动松开底座，操作尾片阀松开夹紧油缸，完成底座钢丝拆卸。
2、卸手把体：用卡盘夹紧支柱油缸（为防止油缸变形，底座暂时不退下）。把手把体卡在液压卡头挡块上，使手把体不能转动，启动主电机，卡盘带动油缸转动，使油缸与手把体间产生相对转动，松开后拔下手把体连接缸丝，然后反向启动主电机，使卡盘松开，完成手把体拆卸。

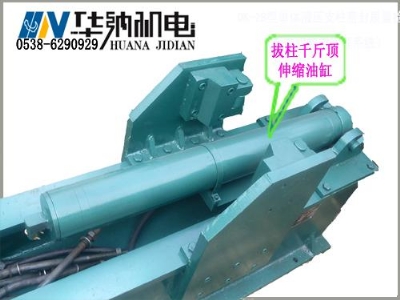

3、顶盖：卸顶盖之前需先卸掉底座，即用液压夹头夹紧支柱油缸，操作中片阀，使拔柱千斤顶带动滑车、活柱体，将底座从油缸中顶出，并把底座从复位弹簧上摘下，反向操作中片阀，使活柱顶盖移至卸盖装置挡块右侧停止，用挡块卡住顶盖，操作中片阀，使拔柱千斤顶带动导向滑车，活柱体并同时在伸缩套筒缸的推动下，向床头方向移动，顶盖即从活柱体上脱落。
4、卸活柱体：顶盖卸下后（或不需更换顶盖着）操作中片阀，直至活柱体从油缸中拔出，停止供液，然后操作尾片阀，松开夹紧油缸取下支柱油缸。支柱拆卸过程至此结束。
