大立柱拆装机 油缸拆装机

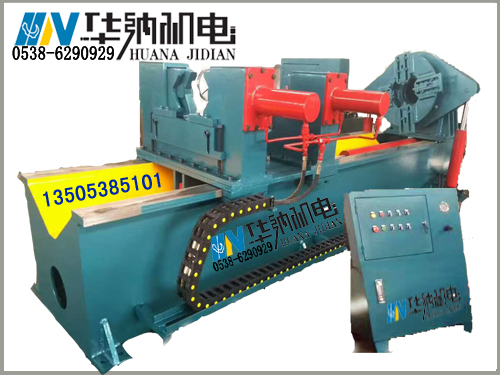

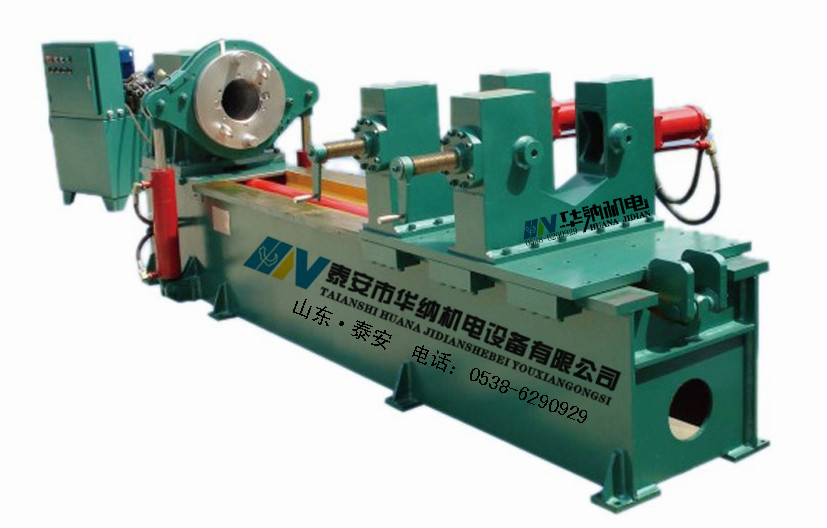

ZCYJ-Ⅲ型大立柱拆装机—泰安市华纳机电设备有限公司生产（0538-6290929，微信：ts15678）
一、大立柱拆装机的用途
ZCYJ-Ⅲ型大立柱拆柱机是针对煤矿综采支架缸的拆卸、装配而设计的专用设备，它是近年来在原型的基础上经过潜力研究改进而成，它广泛适用于端盖为螺纹连接的各种型号综采设备支架缸，该设备特点为：设计合理，输出扭矩大，操作方便灵活，减轻了工人的劳动强度，提高了工作效率，解决了一些支架缸因螺母锈死而人工无法拆卸的难题。
二、主要结构

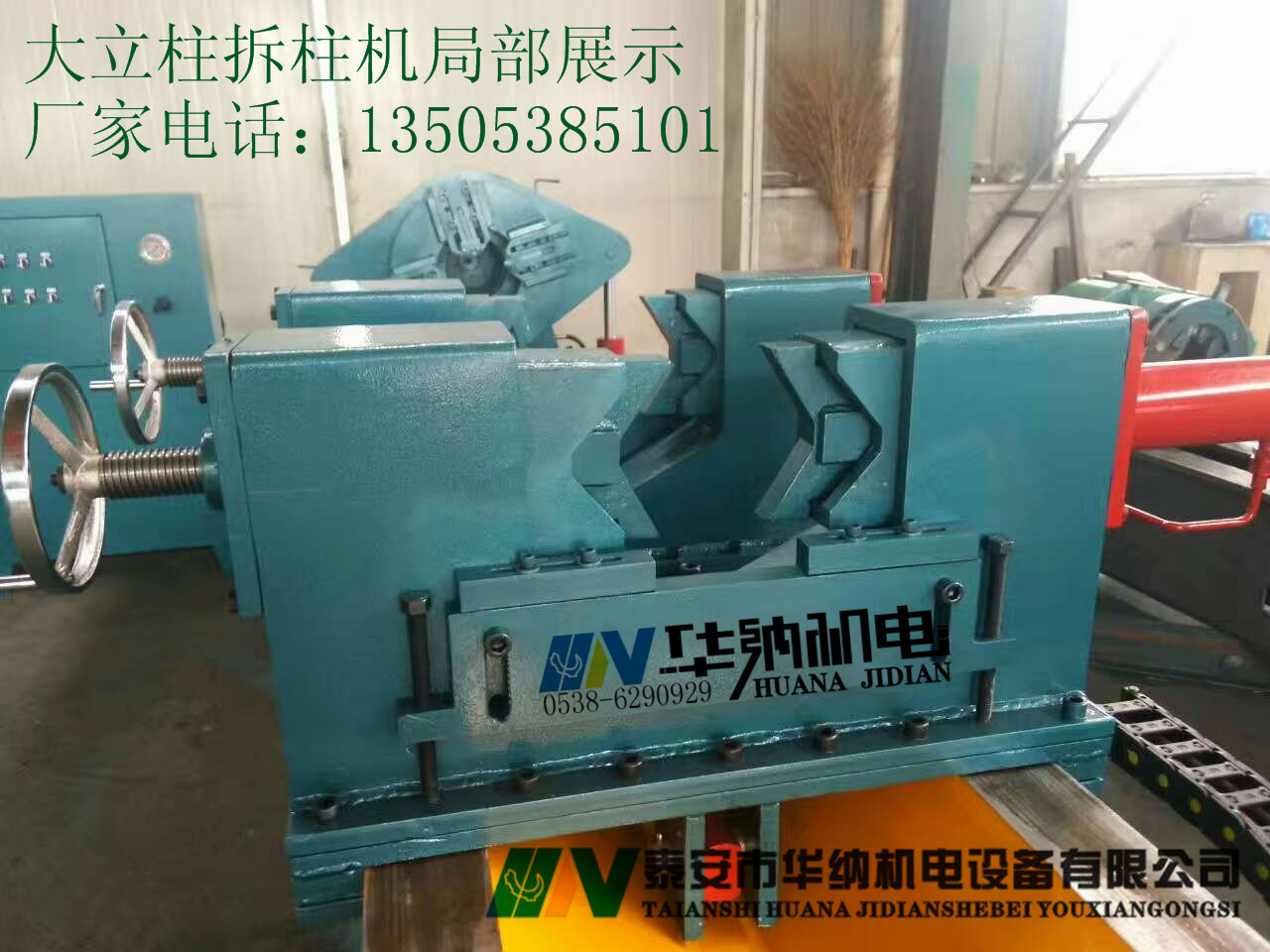

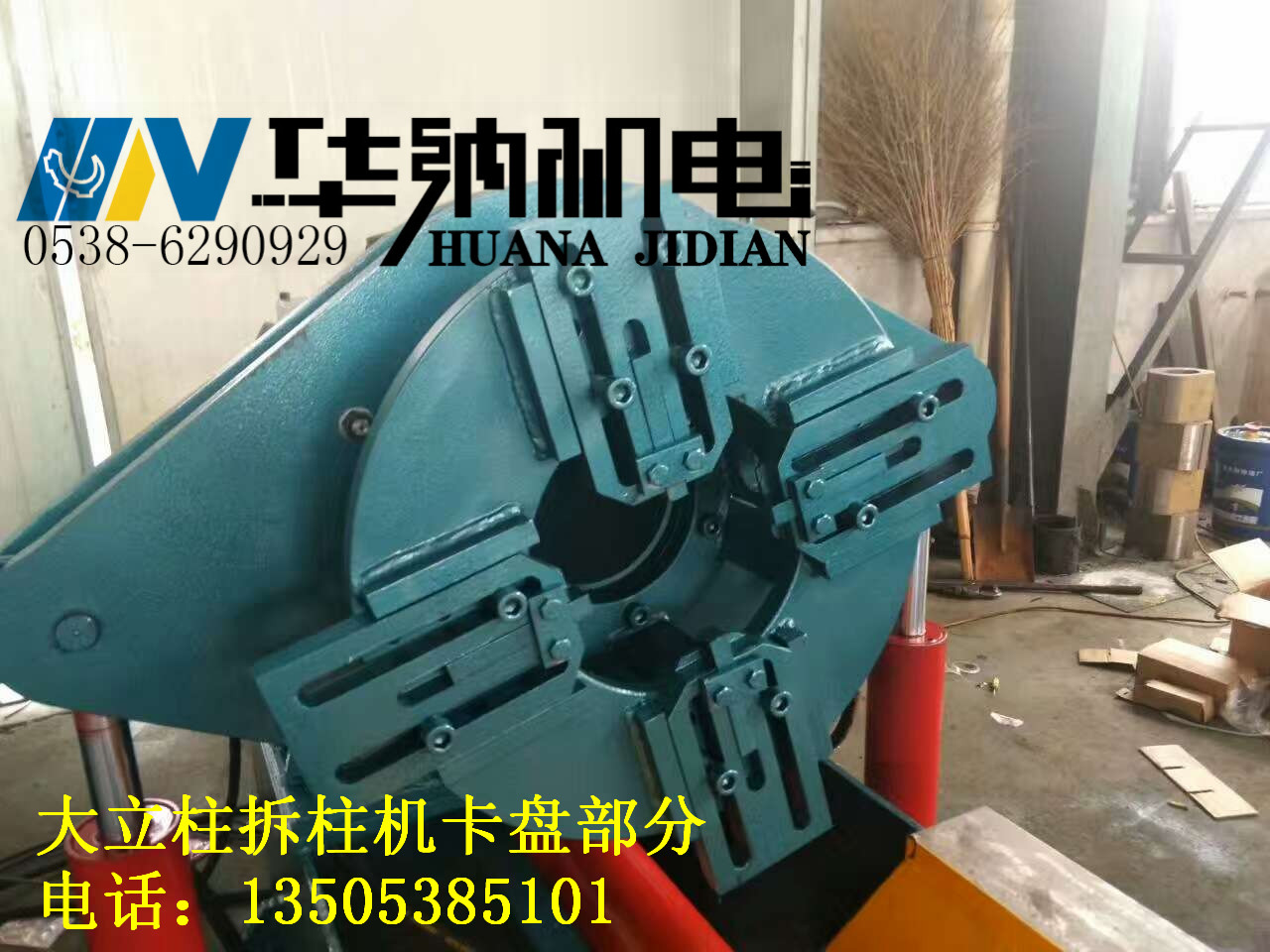

该机主要由机身、夹紧滑动装置、连接滚筒、卡盘、液压马达传动装置、装缸时所用的顶缸、液压操作系统、电器控制系统等组成。
三、技术参数
HN-KZC系列大立柱拆装机技术参数
类 别 | HNKZC-Ⅰ/300W | HN KZC-Ⅱ/470W | HNKZC-Ⅲ/500W | HNKZC-Ⅲ/500 L |
泵站电机功率（KW） | 7.5 | 15 | 18.5 | 18.5 |
流量（L/Min） | 30 | 40 | 63 | 63 |
压力（MPa） | 20 | 25 | 25 | 31.5 |
夹紧推力（KN） | 125 | 125 | 160 | 210 |
夹紧拉力（KN） | 80 | 80 | 120 | 150 |
拆卸外径范围（mm） | 60-300 | 200-470 | 200-500 | 200-500 |
拆卸长度（mm） | 1800 | 2200 | 2500 | 2500 |
扭矩范围（N.m） | 200-50000 | 200-60000 | 1000-160000 | 1500-220000 |
马达扭矩（N.m） | 5000 | 17200 | 30000 | 35000 |
外形尺寸（mm） | 4120*2600*1420 | 4800*3000*1420 | 5200*3280*1510 | 3500*1400*5000 |
重 量（Kg） | 3200 | 4000 | 4500 | 8500 |
说 明 | 卧式 | 卧式 | 卧式 | 立式 |
厂 家 | 泰安市华纳机电设备有限公司 电话：0538-6290929 www.tahnjd.com | |||
